Koblingen af DALI-armaturer sker i selve forkoblingen. Der skal altså ikke bruges ekstra relæer, og det betyder færre komponenter, mindre behov for tavleplads, mærkbart reduceret kabeltræk og mindre installationsarbejde.
Færre komponenter - mindre kabelKombinationen af KNX og DALI giver også en ensartet og konsekvent designlinje i hele den synlige installation med enten FUGA KNX eller OPUS KNX, som passer i de danske installationsdåser.
Ensartet og elegant designDALI transmitterer kommandoerne på en to-leder bus. DALI-bussen kan således være en 2x(1,5-2,5 mm2) og kan passende udgøre to ledere i et 5x1,5mm2 installationskabel. DALI-forkoblingerne tilsluttes bussen individuelt og som "perler på en snor."
To-leder busTændingerne defineres og grupperes softwaremæssigt i DALI/KNX-gatewayen. Armaturerne kobles direkte i DALI-forkoblingen, og hver forkobling kan give relevante statustilbagemeldinger til brug for bl.a. service og drift af anlægget.
StatusmeldingI en DALI-installation skal man overholde en række specifikke krav, bl.a. til kabellængder, spændingsfald og eget forbrug pr. forkobling. Den maksimale længde mellem de to fjerneste DALI-komponenter er 300 meter og det maksimale spændingsfald er 2V.

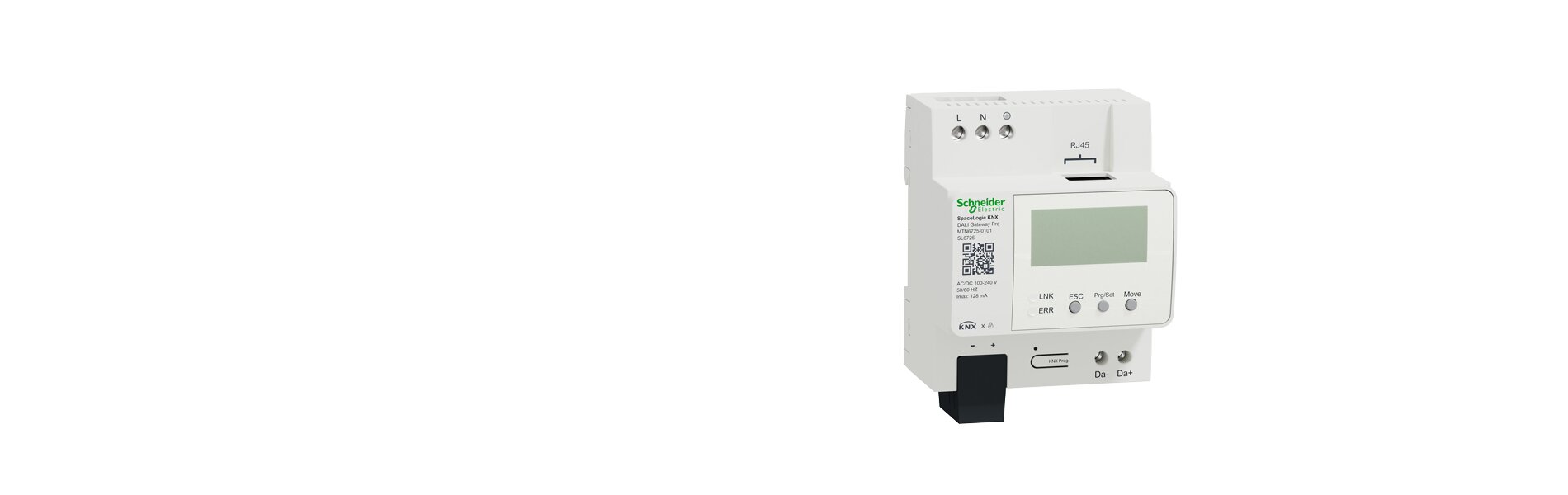

Krav til installationenSchneider Electrics KNX/DALI-gateway har integreret webbrowser, så elektrikeren kan koble sig direkte på DALI-browseren via netværket, trådløst eller direkte fra pc, afhængig af hvad lokationen giver af muligheder.
KNX/DALI-gateway med webbrowserWebbrowseren giver en grafisk fremstilling af belysningsanlægget og er det optimale værktøj til at strukturere hele DALI-installationen. Et scan af en ny DALI-installation genererer et klart, grafisk overblik over alle de armaturer, der er fundet, samt hvert armaturs respektive adresse. DALI-adresserne tildeles tilfældigt (random) og ikke nødvendigvis i kronologisk rækkefølge. Men med simpel drag'n'drop i det grafiske billede på skærmen kan armaturer nemt bytte plads og dermed grupperes i logisk, numerisk orden. Det gør det nemt både at identificere armaturerne i installationen og grupperingen af tændinger. Hele opsætningen i DALI-browseren kan overføres og gemmes i konfigurationssoftwaren til KNX, ETS4. Dermed har man altid en sikkerhedskopi, som følger den komplette projektfil og dokumentation.
DALI-gatewayen kan også konfigureres via programmeringstasterne på fronten af modulet, I ETS4 (Engineering Tool Software) og med plug-in software.
Schneider Electric har udarbejdet over 30 komplette KNX-løsninger til forskellige behov. Hver løsning er gennemarbejdet, fuldt dokumenteret og lige til at gå til. Løsningerne er udført med brug af kun 15 forskellige KNX-komponenter fra Schneider Electric.
Masser af inspiration
