- Husk at forberedelsen og struktureringen af KNX-systemet sker på kontoret - ikke på byggepladsen.
- Følg netværkets retningslinjer. Det er vigtigt at lave en topologi-tegning over hele KNX- installationen.
- Vær omhyggelig med at mærke alle KNX-kabler i installationen, så det er nemt at identificere hovedlinjer og linjer.
- Mærk hver KNX-komponent med individuel adresse på komponentens adresselabel - og på plantegning eller tavletegning.
I installationsfasen forbereder du KNX-strukturen.
Installer KNXNår kabeltrækning begynder, er det vigtigt at holde styr på, hvilke kabler der går til hvad. Ligeledes er der krav til, at det samlede strømforbrug pr. linje dokumenteres i et skema.

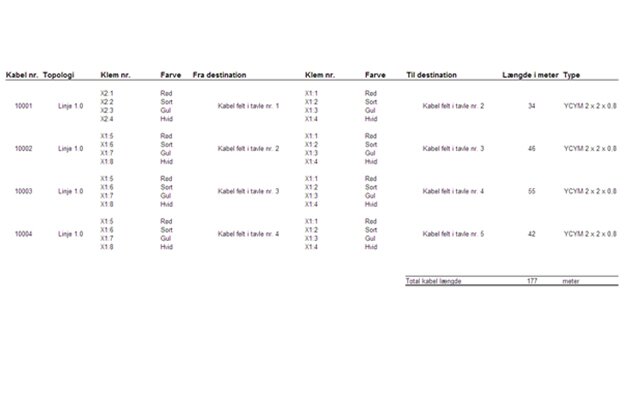

Kabelplanskema

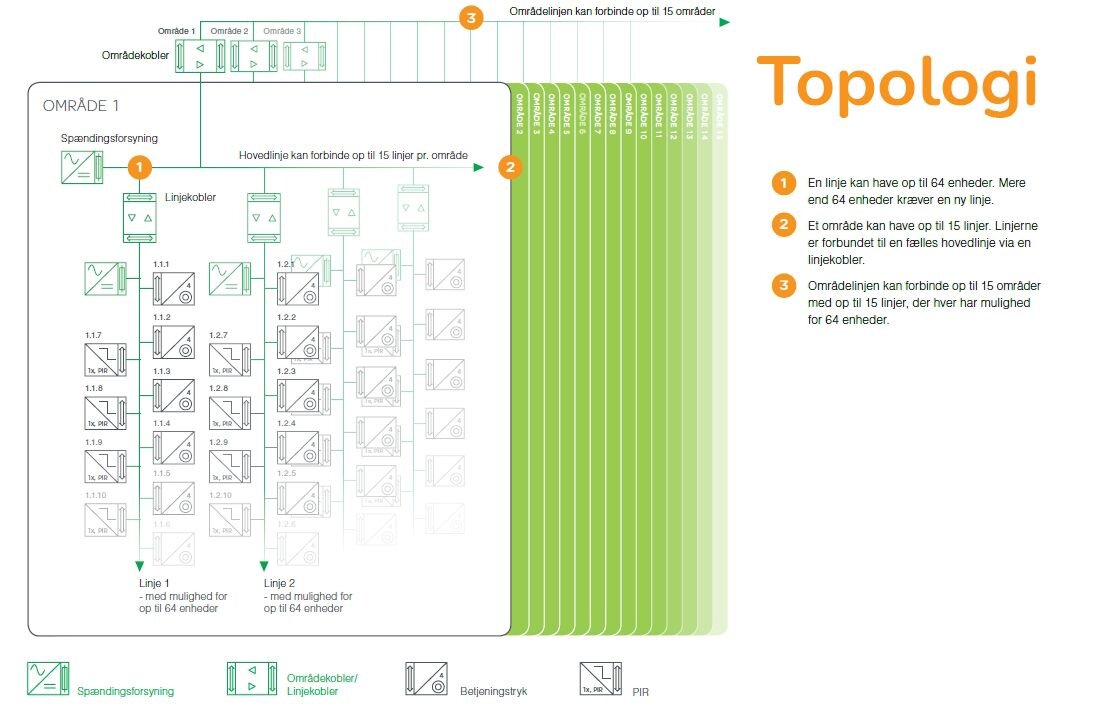

Topologi er formen eller udseendet på det netværk, der udgør rygraden i en KNX-installation. KNX-topologien har et fast defineret udseende. Derfor er det vigtigt at planlægge, strukturere og udføre KNX-installationer efter de gældende regler og krav, der stilles til opbygningen af et KNX-netværk.

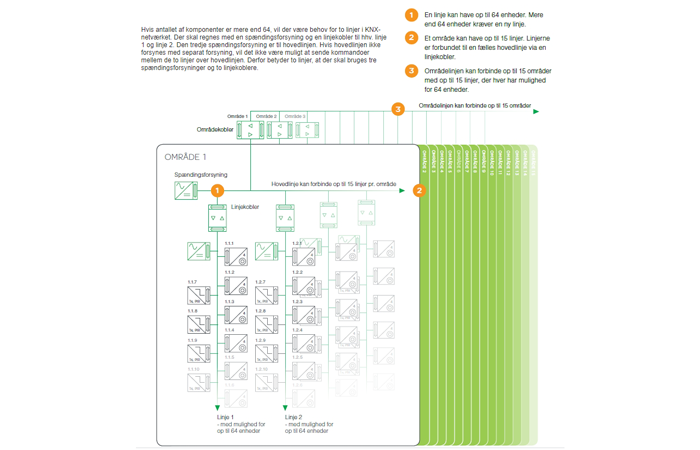

TopologiKomponentstyklisten er afgørende for topologien for KNX-netværket. Den afgør, hvor mange linjer, hovedlinjer og områder, netværket skal bestå af.

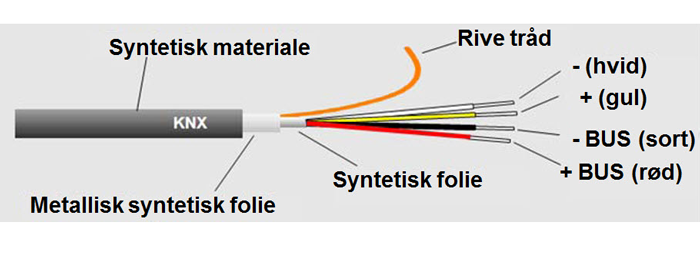

Ved planlægning og opbygning af et KNX-netværk er det meget vigtigt at overholde retningslinjerne for maksimale kabellængder, som fastlægges af KNX Associationen - både når det gælder type af buskabel samt længden af buskablet. Overskrides den maksimale kabellængde, bliver datasignalet påvirket og det kan påvirke datatransmissionen!
Buskabellængde
I et KNX netværk får alle KNX-komponenter tildelt en unik individuel adresse (også kaldt en fysisk adresse), der er relateret til netværksstrukturen (topologien). Adressen tilføjes via ETS-softwaren. To komponenter i netværket kan ikke have den samme individuelle adresse. Adressen består af 3 tal adskilt af punktummer. Som f.eks.: 1.1.54 eller 4.13.140
Individuelle adresser / fysiske adresser
Det første tal er relateret til det område, komponenten er placeret i. Det næste tal er relateret til linjen i det respektive område. Det sidste tal er komponentnummeret på den respektive linje.
KNX-komponenterne skal mærkes med deres individuelle/fysiske adresse, når de er blevet adresseret fra ETS softwaren. Den individuelle adresse gør det muligt at identificere hver enkelt KNX-komponent, og fortæller samtidig hvor i netværket, komponenten er placeret.
Den individuelle adresse bruges også til følgende formål:
- Diagnose
- Fejlafhjælpning
- Ændringer i installationen
- Flytning af en komponent i topologien

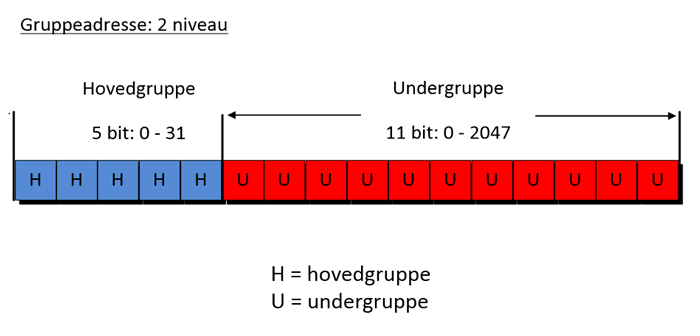

Gruppeadresser gør det muligt at opbygge grupperinger af moduler baseret på deres funktioner.
Gruppeadresser
Til installation af KNX kan det være mange ledninger at trække - og det er vigtigt at der tages visse forbehold.
Opmærkningsguide

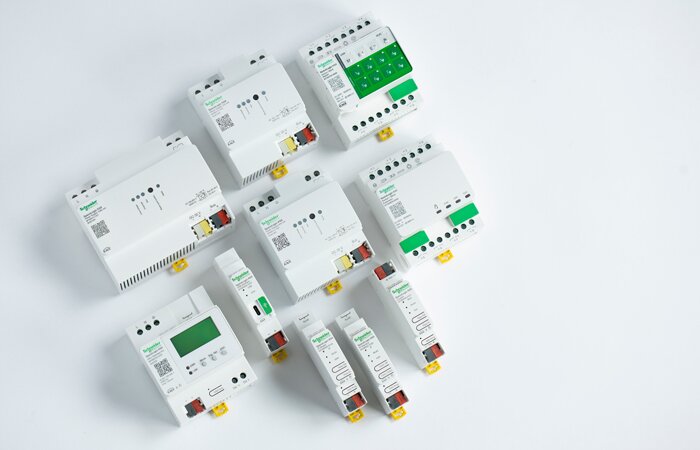

Schneider Electric har udarbejdet over 30 komplette KNX-løsninger til forskellige behov. Hver løsning er gennemarbejdet, fuldt dokumenteret og lige til at gå til. Løsningerne er udført med brug af kun 15 forskellige KNX-komponenter fra Schneider Electric.
