PIR Bevægelses-sensor

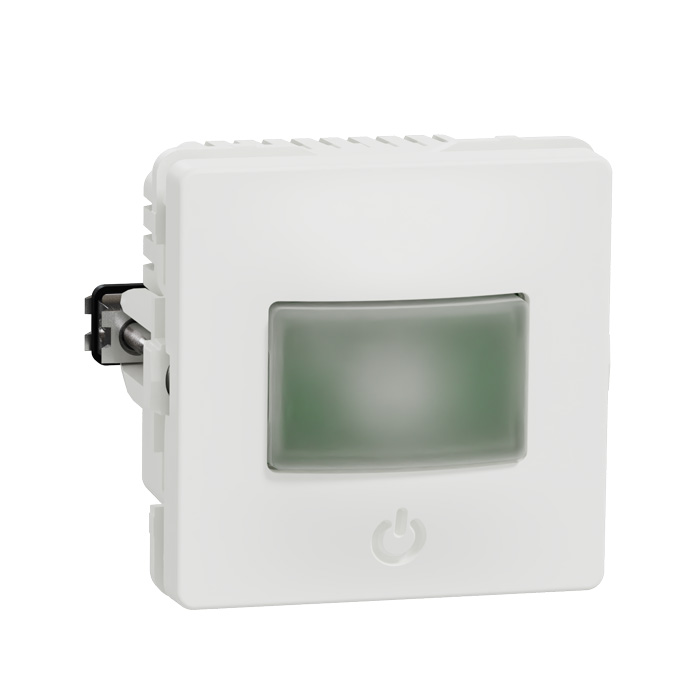

Lysstyring med PIR sensor

Lysstyring med PIR sensor  billede

Spar på strømmen med en PIR sensor, som tænder og slukker efter behov - både ude og inde. I daglig tale kalder mange vores bevægelsessensor for PIR sensor: Passive InfraRed sensor.

En PIR er en elektronisk enhed som kan detektere bevægelse. Når PIR'en detekterer bevægelse kan den, afhængig af PIR type, tænde for strømmen lokalt eller sende et signal til et styresystem som f.eks IHC Control® eller KNX.

Lysstyring med PIR sensor  billede

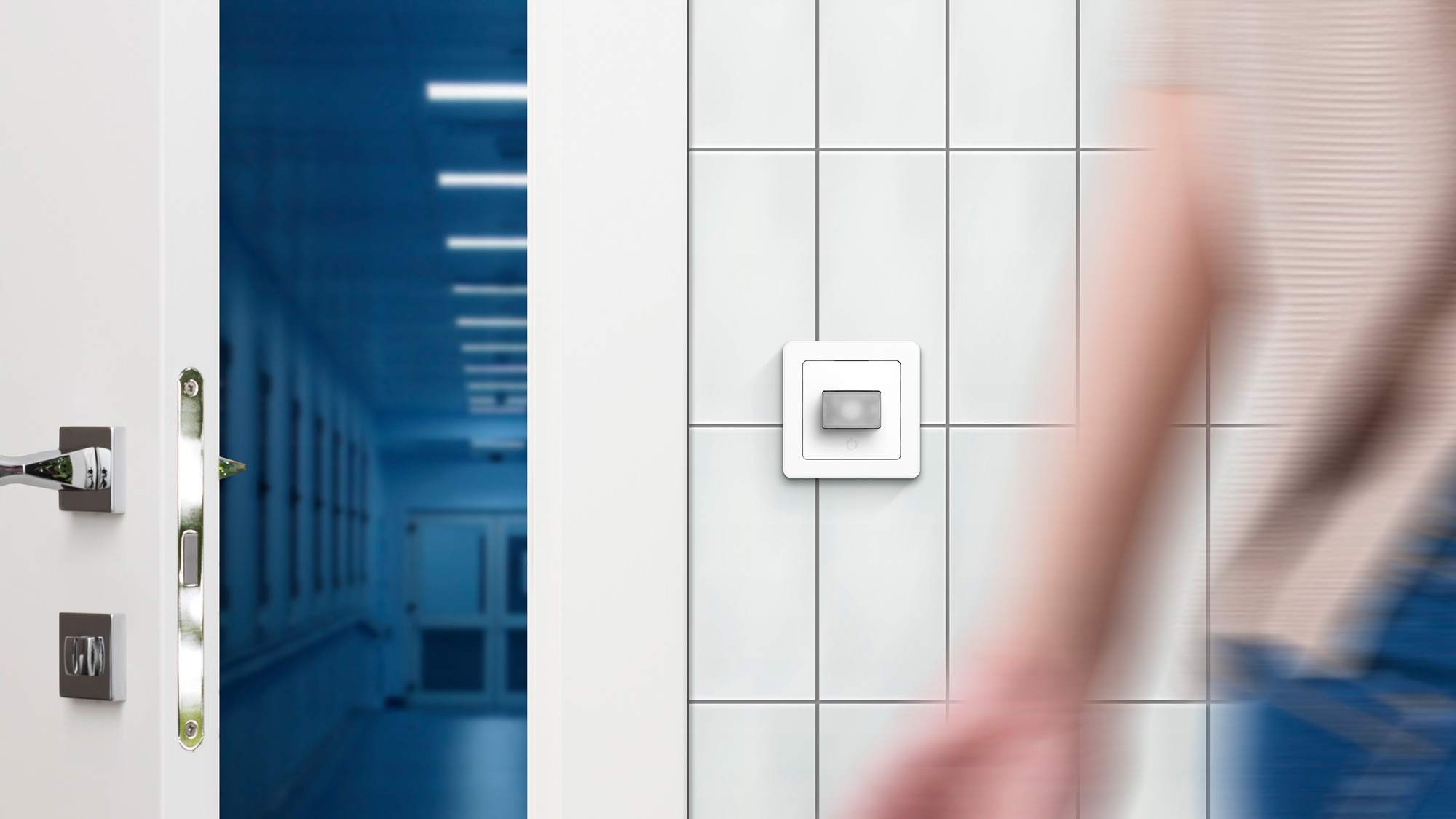

Vælg den rette PIR sensor

Vælg den rette PIR sensor billede

Valg af den rette PIR-model kan være lidt kompliceret. Der er mange faktorer, der skal tages højde for - udover valg af design og farve, skal der også tages hensyn til, hvor PIR sensoren skal sidde og hvilket system, den skal arbejde sammen med.

Schneider Electric har et stort udvalg af PIR/bevægelsessensorer, og vi har skabt et værktøj - PIR-guiden - der hjælper dig med at finde den PIR, som passer bedst til netop dit projekt. Nedenfor kan du linke til guiden og få hjælp til, hvordan du bruger værktøjet.

Vælg den rette PIR sensor billede

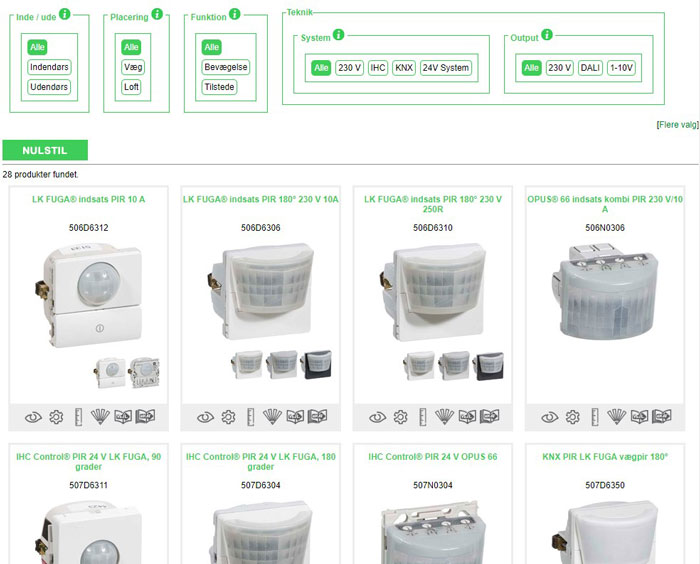

1. Start med at vælge, hvilke krav som din PIR sensor skal opfylde. Vær opmærksom på, at ikke alle valgkriterier bliver vist som udgangspunkt. For at få vist alle kriterier skal du klikke på [Flere valg] til højre under "Forudsætninger".

2. Når du har valgt dine forudsætninger, opdateres listen med PIR indsatse automatisk, så du kun får vist de PIR indsatse som lever op til forudsætningerne. OBS: Mange PIR indsatse fås i flere farve-varianter, så vær opmærksom på at vælge den ønskede farvevariant før du fx skriver varenummeret ned.

Design og farve

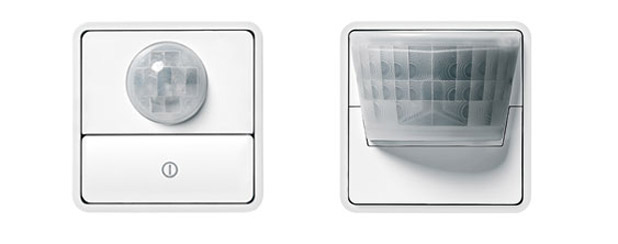

I mange boliger er designet af PIR sensoren vigtigt. Schneider Electric kan som de eneste på markedet tilbyde PIR'er i LK FUGA® og LK OPUS® 66 design, så PIR'en kan installeres diskret i en eksisterende installation.

Farven på PIR'en også vigtig, især i forbindelse med de fleste indendørs anvendelser. Også her er vi i stand til at levere de fleste indendørs PIR'en i farver, som bruges i traditionelle el-installationer, dvs. hvid, lysegrå og koksgrå.

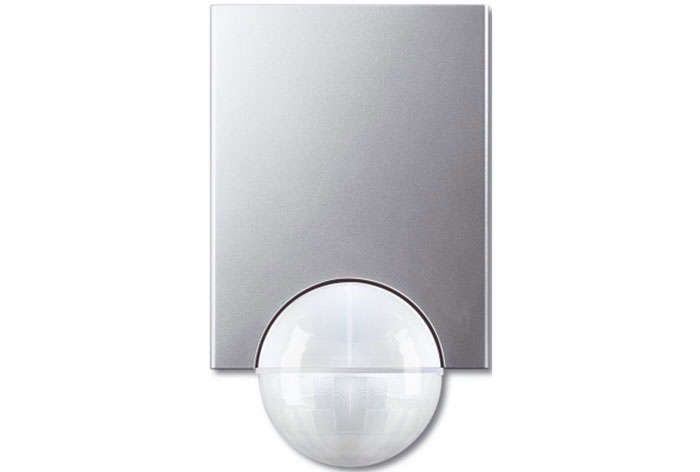

Montering

Der er naturligvis forskel på, om en PIR skal monteres inden- eller udendørs. Hvis den skal monteres ude, skal den have en højere tæthed, dvs. at den skal være modstandsdygtig overfor bl.a. vand og støv. Derfor fylder en udendørs PIR ofte mere end en indendørs PIR.

Monteringshøjden angiver den højde som PIR sensoren sidder i, når den er monteret. Det er vigtigt for nogle anvendelser, at PIR'en kan monteres i alm. afbryderhøjde (ca. 1,1 m), hvis den skal installeres i en eksisterende dåse eller underlag. Ved andre anvendelser er det vigtigt, at der er den tilstrækkelige lofthøjde til rådighed, så PIR'en har udsyn over det område, der skal dækkes.

Udgangseffekt

Det er vigtigt at sikre sig, at PIR'en kan klare den belastning, som den bliver udsat for. Dette gælder kun 230 V PIR'er. De øvrige PIR'er sender et signal til et omgivende system f.eks. IHC® eller KNX. Her er det naturligvis lige så vigtigt, at systemet kan klare belastningen, men det indvirker ikke på valget af selve PIR'en.

Find gode råd i webinaret

Du får et indblik i, hvordan en PIR fungerer, hvad den ideelle placering er, og hvad en PIR reelt kan styre foruden lys. Vi vil også komme ind på emnerne bevægelse vs. tilstedeværelse samt PIR indendørs og udendørs.

FAQ PIR sensor

Skal PIR sensoren erstatte en en-polet afbryder?
En en-polet afbryder er en afbryder uden nul. Normalt kræver en PIR en nul-leder, men vi er i stand til at levere en to-ledet PIR, som kan erstatte eksisterende en-polede afbrydere. Se to-ledet PIR her.

Skal PIR sensoren virke som en alarm?
For at undgå fejlalarmer ved alarm PIR'en har den, samtidig med at den er i stand til at detektere bevægelser i alle retninger, ofte to forskellige detekteringsprincipper: infrarød (varme) stråling og mikrobølger.
