Kommandoer i KNX
Til KNX-installationen skal der anvendes et standard KNX-certificeret kabel, der som udgangspunkt altid er grønt. Kablet skal være et skærmet parsnoet kabel som eks. YCYM 2 x 2 x 0,8.
Inden kabeltrækning starter, er det meget vigtig, at der er lagt en plan for (eller lavet en tegning over) opbygningen af netværkstopologien, som samtidig tager højde for de fremtidige udvidelsesmuligheder.
Trækning af kabler
Ved trækning af kabler er det meget vigtigt, at alle kabeltræk bliver udført i henhold til topologien. Alle kabel-ender skal opmærkes med deres tilhørsforhold ud fra topologien.

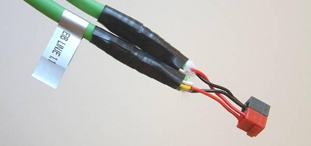

Opmærkning på kablet skal udføres med egnede materialer, så den er synlig i hele installationens levetid. Opmærkningen skal tydeligt vise, hvordan strømretningen er i kablet. Når kabeltrækning udføres, skal den påtegnes på installations tegningerne. Af hensyn til regelsættet om tilladte kabellængder, tilrådes det ligeledes, at der laves et skema over længden på de forskellige KNX-kabler. Det gør det nemt at afgøre, om den maksimalt tilladte kabellængde er nået, eller om der mulighed for udvidelse på den enkelte linje.
Samling af kabler
Hvis der i installationen udføres knudepunkter (samling i dåse/bokse) skal mærkningen på kablerne vise strømretningen og tilhørsforhold til topologien. Der skal bruges egnede klemmer, som skal opmærkes med nr. og identificeres på kabelplanen og i installationstegningerne.
KNX komponenter
Alle KNX komponenter skal entydigt opmærkes med deres fysiske adresser efter deres tilhørsforhold i topologien. Opmærkningen på komponenten skal udføres med egnede materialer, så den er synlig i hele installationens levetid.
For tavle- og boks-komponenter skal opmærkningen udføres således, at den nemt kan ses, når lågen åbnes. Ved loftpir og andre højt placeret komponenter (eks. CO2 sensor) skal der udføres en synlig opmærkning, som kan ses uden at komponenten demonteres eller funktionen forringes. KNX-sensorer (betjeningstryk, PIR, følere, touchskærme m.m.) skal som minimum opmærkes på bagsiden med tilhørsforhold. Når komponenterne er placeret, skal de påføres installationstegningerne. Når opmærkningen er udført, skal al dokumentation afleveres til kunden.
